單相遠傳485電表_壁掛式_導軌式

發布時間：2020-06-28 10:44
單相電子式電能表（RS485通訊）采用美國ADI 公司的單相電能計量芯片ADE7755和先進的SMT及波峰焊接工藝，根據用戶實際用電狀況所設計、制造的新型儀表。本儀表全部技術指標符合GB/T1
在線咨詢

單相電子式電能表（RS485通訊）采用美國ADI 公司的單相電能計量芯片ADE7755和先進的SMT及波峰焊接工藝，根據用戶實際用電狀況所設計、制造的新型儀表。本儀表全部技術指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》及IEC62053-21國際標準的要求。
功能及特點
◆具有正、反向有功電能計量功能，有功總電能為正反向有功電能絕對值之和。
◆具有紅外通訊和RS485通訊功能，可通過電表的RS485接口抄讀總電量以及設置電表通信地址和設置底度數；紅外通訊和RS485通訊為物理層各自獨立設計方式，且RS485通訊接口與紅外通訊接口功能統一。紅外通信接口通信距離：≥5m，通信角度：≥±15°
◆有功電能脈沖輸出，用于校表及采集電能量，為無源光電隔離型輸出端口，脈沖寬度：80ms±20ms。
◆外部電源失電后，由柱式鋰電池（容量≥1.2Ah）支持LCD停電常顯當前電量。
◆信息采用LCD顯示方式，電量顯示整數6位，小數２位，所有８位全部顯示，顯示不足補“０”。LCD對比度：＞４，視角寬度：＞40°,工作溫度范圍：-30～70℃，工作壽命：≥15年，防紫外線照射、防潮濕等功能。
◆顯示界面：以輪顯的方式顯示
                   第一屏-顯示當前總電量
                   第二屏-顯示反向電量
                   第三屏-顯示電能表通訊地址高六位
                   第四屏-顯示電能表通訊地址低六位
                   第五屏-顯示電能表常數
◆使用兩只長壽命LED指示燈，功能如下：
（1）脈沖信號燈：紅色。有電源脈沖時閃爍。
（2）反向指示信號燈：紅色。有反向用電時常亮。
◆電表硬件采用進口壓敏電阻＋熱敏電阻＋工頻變壓器結構，具有良好的吸收浪涌和過電壓保護具有抗雷擊功能；軟件方面采用數據多重備份及實時校驗等方式保證數據的安全及提高系統的抗干擾能力。數據可長久保存（連續停電可保存10年以上）；
◆按《多功能電能表通信規約Multi-function watt-hour meter communication protocol》 DL/T 645—1997中華人民共和國電力行業標準執行。
產品規格

額定電流(A)	2.5(10),5(20),10(40),15(60),20(80),30(100)
額定電壓(V)	220或240
額定頻率(Hz)	50或60
準確度等級	1級或2級

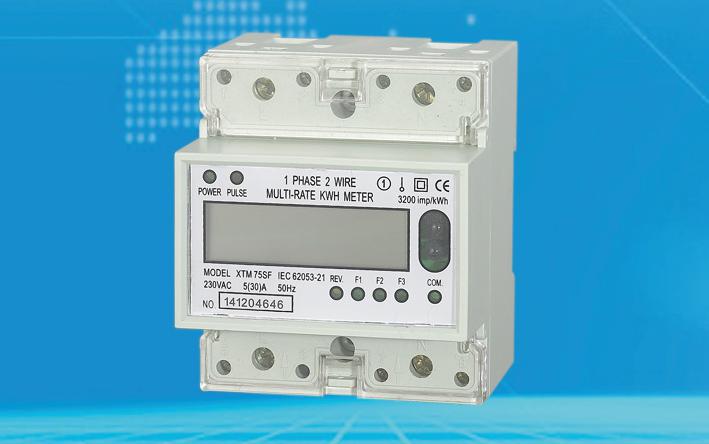

485遠傳導軌式電能表系我公司采用微電子技術與進口專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的新型單相全電子式電能表。可直接精確地測量額定頻率為50Hz或60Hz的單相交流電網中有功電能，由步進式機械計數器顯示總用電量；具有可靠性好、體積小、重量輕、外觀美觀、安裝方便等特點。
符合標準
該表性能完全符合GB/T17215-2002國家標準和IEC62053-21（IEC61036）國際標準中1或2級單相電能表的相關技術要求。
功能及特點
1、35mm DIN標準導軌安裝，符合DIN EN5002標準。
2、18mm寬度，符合DIN43880標準。
3、可選步進計數器5+1位（99999.9kwh）或LCD液晶5+2位（99999.9kwh）；6+1位（99999.9kwh）。
4、無源脈沖輸出，符合DIN43864標準。
5、可特殊定制零線一進一出接線方式。
6、可特殊定制LCD顯示9999999wh瓦時電能，適合計量極小功率累計電能消耗。
